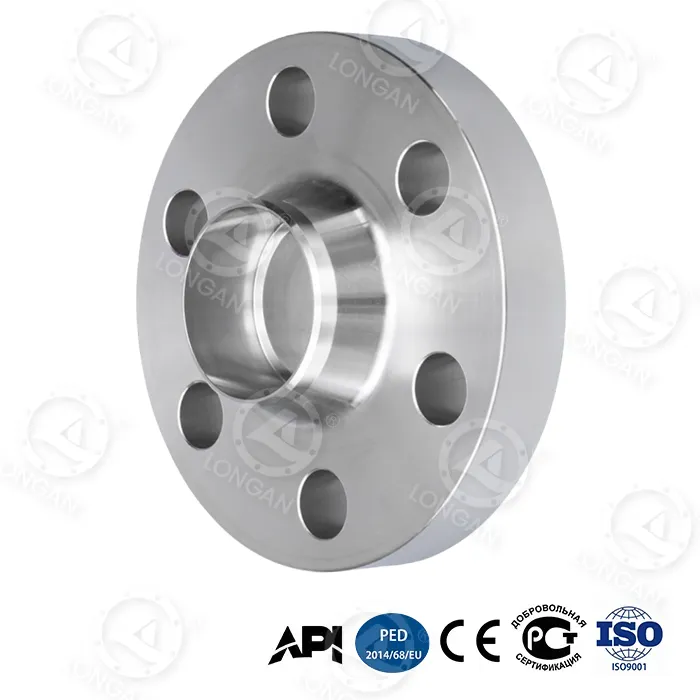

304 Прирубница за чеоно заваривање врата

Техничке спецификације

1. Сертификација материјала (АСТМ А182 Ф304)

Елемент Стандардна вредност Функција Тест Цасе

Ни 8,0~11,0% Стабилност аустенита 9,2%

Ц ≤0,08% - 0,05%

Цр 18,0~20,0% Заштита од оксидационе корозије 18,8% (Спектрометар)

2. Притисак-Температура

Температура (°Ц) Класа 150 (бар) Класа 300 (бар)

300 13,2 35,8

200 15,8 42,7

38 19.6 51.1

3. Механичке особине

Параметар 304 Стандардна основа вредности прирубнице

Толеранција унутрашњег пречника (НПС 12") ±0,25 мм АСМЕ Б16.5 Табела 5

Затезна чврстоћа 515 МПа АСТМ А182

Снага течења 205 МПа АСТМ А182

Одступање средишњег круга рупе за вијак ±0,8 мм МСС СП-44

Применљиви сценарији

Препоручени сценарији Толерантни медији Забрањени сценарији Алтернативна решења

Компримовани ваздух ниског притиска Суви ваздух (тачка росе <-40°Ц) Влажан ваздух који садржи сумпор Никловани угљенични челик

Опрема за храну Млечни производи, сокови (пХ>4,5) Дезинфекциона средства која садрже хлор 316Л прирубница

Општинско водоснабдевање Свежа вода, вода за пиће Морска вода/вода са високим садржајем хлора (>50ппм Цл⁻) 316 прирубница

ХВАЦ Топла вода (<80°Ц), пара Хлороводонична киселина/сумпорна киселина (пХ<4) Хастеллои легура

Зашто одабрати прирубницу за чеоно заваривање врата 304?

1. Нижа цена

Материјал Јединична цена (бенцхмарк) Век трајања Свеобухватна цена (10 година)

316 прирубница 2,3к 15 година + 1,2к

304 Прирубница за чеоно заваривање врата 1,6к 10 година + 1,0к

Прирубница од угљеничног челика 1,0к 2 године (пропуштање рђе) 2,8к

2. Предности структуралног дизајна

Прецизност површине заптивања: РФ храпавост површине прирубнице за заваривање врата од нерђајућег челика 304 је 125-250 μин Ра, осигуравајући поузданост заптивања заптивке.

Конусни прелаз врата: Смањите фактор концентрације напона за 40% и продужите век замора заваривања.

3. Основна отпорност на корозију

Тест сланог спреја: Без црвене рђе током 500 сати

Заштитни слој хром-никл: садржај Цр ≥18% ствара пасивизирајући филм да се одупре корозији од воде, паре и слабе киселине (пХ>4,5).

Опис ограничења: Није погодно за окружења која садрже хлоридне јоне>50ппм (као што је морска вода), а 316 треба да се надогради у овом тренутку.

ФАК

П1: Која је разлика у трошковима са 316 прирубницом?

Одговор: Цена прирубнице за чеоно заваривање врата 304 је 30~35% нижа под истим спецификацијама (због разлике у садржају никла и молибдена). Ако медијум не садржи хлоридне јоне/киселине, економичније је изабрати 304.

П2: Може ли се 304 користити за спољне цеви?

Одговор: При ниској влажности (<60%) РХ) Може се користити дуго времена у окружењу без соли; антикорозивни премаз је неопходан у приобалним/индустријским подручјима, у супротном може доћи до рупица у року од 2-3 године.
