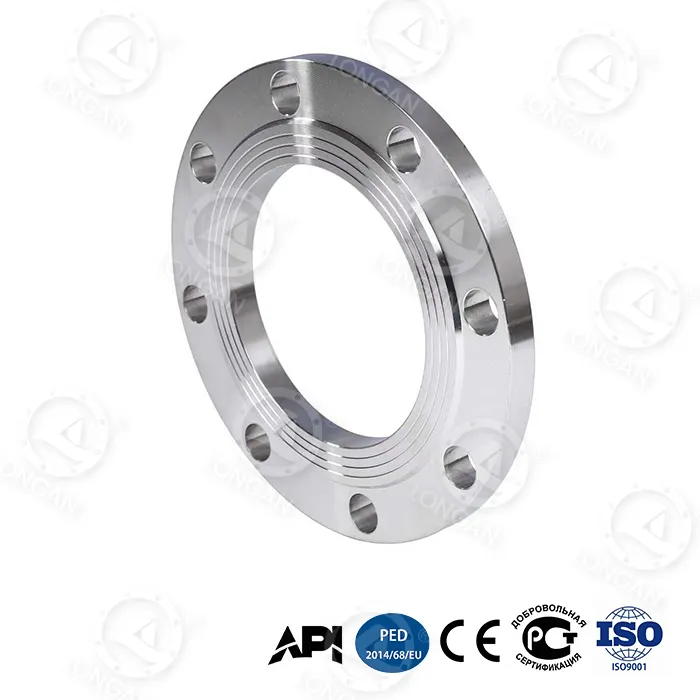

равна уздигнута прирубница

Престаните да бринете о неусклађености заптивки у ретрофитима цевовода или мешовитим системима прирубница. Лонганова равна прирубница са издигнутом површином комбинује спољашњи прстен са целом површином са благо подигнутом средишњом зоном заптивке – тако да можете да користите ФФ или РФ заптивке без модификације цевовода. Произведена у Лонган-овом сопственом погону у Вензхоуу под строгом контролом квалитета, ова прирубница користи градијентно каљени високоугљенични челик и бионичко саћасто језгро да би се постигао притисак пуцања од 42МПа при ДН300 (280% изнад националног стандарда) и 65% већа отпорност на савијање од конвенционалних прирубница. АПИ 6А ПСЛ 3Г сертификован.

Продуцт Хигхлигхтс

● Хибридни дизајн лица за заптивање:Ово је најкарактеристичнија карактеристика равне уздигнуте прирубнице. Средишња површина заптивне површине је мало подигнута (слично РФ), али се спољна област протеже до рупа за вијке (слично ФФ). Предности укључују:1.Аутоматско центрирање заптивача за бржу уградњу;2.Уједначенија дистрибуција контактног напрезања заптивања, избегавајући преоптерећење ивица традиционалног РФ;3.Компатибилан и са заптивкама за цело лице и са заптивкама са подигнутом површином, пружајући флексибилну замену на лицу места.

● 65% повећање снаге на савијање:Бионичка структура саћа чини прирубницу лакшом и чвршћом, посебно погодном да издржи моменте савијања цевовода.

● Лежај ултра високог притиска:ДН300 притисак пуцања од 42МПа је 2,8 пута већи од традиционалних прирубница (≤15МПа). Животни век цикличког замора од 20.000 циклуса на 35МПа далеко превазилази индустријске стандарде.

● Екстремна толеранција околине:Енергија удара -70°Ц од 89Ј, стопа корозије дубоког мора на 5000м од 0,03мм/годишње, 120м/с абразија песка и прашине ≤8μм.

● Интелигентна безбедност:Слој индикатора хабања од нано-цирконија (упозорење о промени боје када је дебљина <0,1 мм) + дупла конусна рупа за вијак (слабљење преднапрезања ≤5%).

Процеси производа

● Машинска обрада лица за заптивање:Користи се ЦНЦ прецизно стругање, са подигнутом висином према АСМЕ Б16.5 стандардним РФ димензијама (1,6 мм до 6,4 мм за класу 150~1500), али подигнути корен глатко прелази на целу прирубницу. Храпавост површине Ра ≤3.2μм обезбеђује добар контакт заптивке.

● Градијентно гашење:Високоугљенични челик се подвргава контролисаном хлађењу да би се формирала степенована структура са површинском тврдоћом 45-50 ХРЦ и жилавошћу језгра ≥30Ј (на -70°Ц).

● Структура саћа:Бионичка хексагонална мрежа унутар тела прирубнице, оптимизована анализом коначних елемената, обезбеђује 65% већу крутост при истој тежини.

● Прстен за ојачање легуре титанијума:Прстен Ти-6Ал-4В (напон течења 1,250 МПа) је уграђен у врат са интерференцијалним спојем, спречавајући ширење врата под високим притиском.

● Контрола квалитета:100% димензионална инспекција, 10% испитивање магнетним честицама, тестирање насумичног праска по серији. Обезбеђени су сертификати следљивих материјала и криве термичке обраде.

Сценарији коришћења

Хибридни дизајн заптивне површине равне уздигнуте прирубнице чини је посебно погодном за следеће сценарије:

Сценарио	Болна тачка са традиционалним прирубницама	Решење са овим производом
Реконструкција старог цевовода	Оригинални систем може мешати ФФ и РФ прирубнице, заптивке нису заменљиве	Хибридна заптивна површина је компатибилна са оба типа заптивача, није потребна модификација цевовода
Гасни медији високог притиска	РФ заптивке прирубнице могу екструдирати под пулсирањем притиска	Спољашња равна површина пружа додатну подршку, спречавајући пузање заптивке
Цевоводи ниског притиска великог пречника	ФФ прирубнице захтевају заптивке пуне величине, високу цену	Уздигнути део омогућава употребу стандардних РФ заптивки, смањујући залихе резервних делова
Дубокоморска / поларна окружења	Једнострука заптивна површина цури након термичког циклуса	Двозонско заптивање (уздигнуто + равно) обезбеђује редундантне путеве заптивања

Специфичне области примене укључују:

● Излазни цевоводи пумпе за фрактурисање гаса из шкриљаца(35-70МПа пулсирајући притисак)
● Прикључци бушотине платформе за дубоко море(5.000м дубине воде)
● ЛНГ пријемни терминали(-70°Ц ниска температура)
● Цевоводи киселих медија за божићно дрвце на мору(Х₂С/ЦО₂)

Сервис након продаје

● Бесплатни узорци:Међународни купци могу се пријавити за један бесплатни узорак (накнада за узорак се враћа, превоз се прикупља) за тестирање инсталације и верификацију заптивања.

● Упутство за инсталацију:Достављени су кинески/енглески приручници за инсталацију, укључујући вредности обртног момента за различите материјале заптивки (графит, спирални намотани, ПТФЕ). Доступно је даљинско видео навођење.

● Технички консалтинг:Инжењерски тим одговара на питања о избору и подударању заптивки у року од 4 сата.

● Сљедивост квалитета:Свака прирубница има јединствени ИД, а извештаји о тестирању могу се проверити на званичном сајту.

● Гаранција:18 месеци, бесплатна замена за фабричке грешке.

● Тестирање треће стране:СГС/БВ тестирање притиска на лицу места може се организовати на захтев.

Зашто изабрати Лонган

1. Јединствени дизајн лица за заптивање:Већина прирубница на тржишту су или чисте ФФ или чисте РФ. Наша равна прирубница са подигнутим лицем омогућава вам да постигнете и уједначеност напрезања ФФ-а и поузданост заптивања РФ-а без промене типа заптивача. Посебно је погодан за пројекте накнадне опреме где оригинални цевовод може бити или ФФ или РФ – овај производ је компатибилан са оба.

2. Предност у погледу трошкова целог животног циклуса:30-годишњи укупни трошак је само 6.200 УСД, уштеда од 66% у поређењу са традиционалним прирубницама на 18.500 УСД. Време појединачне замене је 2,5 сата (традиционално 8 сати), годишња учесталост одржавања је 0,7 пута (традиционално 3,2 пута).

3. Комплетна сертификација:АПИ 6А ПСЛ 3Г, погодан за сценарије ултра високог притиска са Х₂С и ЦО₂ гасним медијима.

4. Проверљиви стварни подаци:Сви индикатори перформанси доступни су за тестирање на лицу места које је присуствовао корисник. Обезбеђени су бесплатни узорци.

5. Брз одговор:Стандардни артикли се испоручују у року од 3 дана, прилагођени артикли у року од 15-30 дана.

резиме: Лонганова равна уздигнута прирубница, са својим хибридним дизајном заптивне површине, решава болне тачке традиционалних прирубница у компатибилности заптивки, расподели напрезања и заптивања под високим притиском. У комбинацији са бионичком структуром саћа, гашењем у градијенту и прстеном за ојачање легуре титанијума, његова чврстоћа на савијање, притисак пуцања и век трајања су знатно побољшани. АПИ 6А ПСЛ 3Г сертификат и 66% смањење трошкова пуног животног циклуса од 30 година чине га идеалним избором за гас из шкриљаца, инжењеринг у дубоком мору и сложене системе цевовода. Пошаљите своје захтеве да бисте добили бесплатне узорке и професионална решења за заптивање.

ФАК

П: Може ли равна прирубница подигнутог лица заменити постојећу РФ прирубницу?
О: Да. Све док се оцена притиска и величина поклапају, може директно да замени РФ прирубницу, а оригинална РФ заптивка може наставити да се користи. Ако је спојна прирубница ФФ, потребна је заптивка за цело лице, али равна површина овог производа је довољно велика да буде у потпуности компатибилна.

П: Да ли ова хибридна заптивна површина захтева посебне заптивке?
О: Не. Можете наставити да користите стандардне АСМЕ Б16.21 РФ заптивке (нпр. спирално намотане са унутрашњим прстеном) или ФФ заптивке (графитне заптивке за цело лице). Наши тестови показују да су перформансе заптивања оба типа заптивки на овој прирубници супериорније од традиционалних појединачних заптивних површина.

П: Хоће ли завртњи олабавити под пулсирајућим притиском од 35 МПа?
О: Овај производ користи дупле конусне рупе за вијке. Под флуктуацијом од 35МПа, слабљење преднапрезања је ≤5%, док традиционалне округле рупе имају слабљење ≥20%. Препоручљиво је користити хидраулични момент кључ у попречном облику са три корака. Можемо да обезбедимо табелу за израчунавање обртног момента.

П: Могу ли се обезбедити различити материјали, као што је нерђајући челик?
О: Да. Стандардни материјал за овај производ је високоугљенични челик са градијентом каљења, али 316Л, дуплекс нерђајући челик, итд., такође се могу обезбедити на захтев. Иста структура саћа и прстен за ојачање легуре титанијума важе и за нерђајући челик.

П: Како можемо да верификујемо ваш притисак пуцања од 42 МПа који тврдите?
О: Поздрављамо купце да присуствују тестовима пуцања у нашој фабрици. Производи са редовних залиха се насумично узоркују сваког квартала, а извештаји о тестирању се чувају на нашој веб страници. Такође можете затражити посебан тест на свом узорку; трошак сносимо ми (узорак треба вратити).
