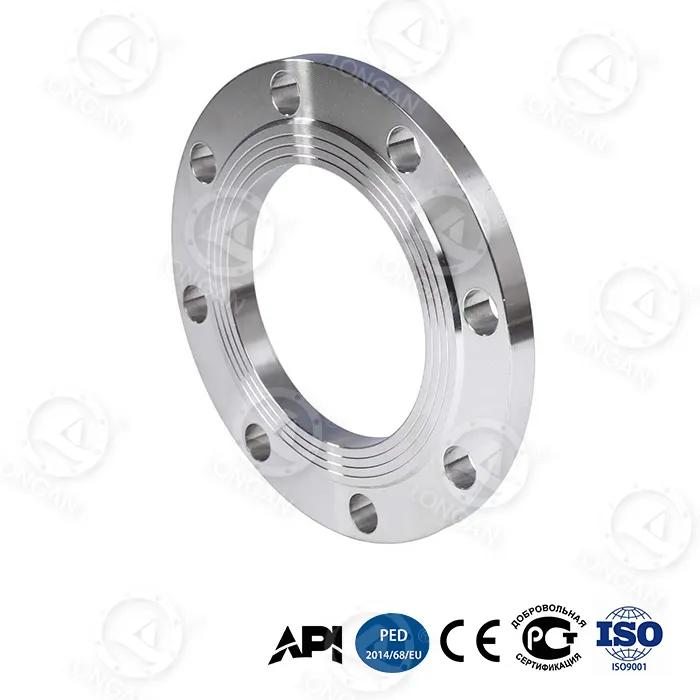

равно клизање на прирубници

Лонган, искусни произвођач и глобални добављач равних клизних прирубница у Кини, већ дуги низ година служи међународне пројекте индустријских цевовода. Ин-хоусе фабрика спроводи строго управљање квалитетом од сировина до готових производа, обезбеђујући доследан квалитет и дугорочну поузданост сваког производа. Ова прирубница с равним лицем има бионичку структуру саћа и процес од високоугљеничног челика каљеног градијентом, повећавајући отпорност на савијање за 65% у поређењу са традиционалним прирубницама. Притисак пуцања ДН300 достиже 42МПа, премашујући национални стандард ГБ/Т 1048 за 280%, и прошао је АПИ 6А ПСЛ 3Г сертификат. Следећи одељци ће свеобухватно анализирати техничке предности и вредност примене овог производа из димензија укључујући инсталационо заваривање, крајњи притисак, отпорност на оптерећење, интелигентно упозорење, прилагодљивост екстремном окружењу, применљиве стандарде и капацитет снабдевања.

Предности уградње и заваривања

Као прирубница типа слип-он, равна клизна прирубница је повезана са цевом помоћу два кутна завара током уградње: један на задњој страни прирубнице и један унутар отвора цеви. У поређењу са традиционалним прирубницама за заваривање, овај дизајн има следеће значајне предности:

1.Мања потешкоћа у инсталацији:Није потребно прецизно поравнавање цеви, што дозвољава одређене грешке у инсталацији и смањује захтеве за конструкцијом на лицу места.
2.Погодна операција заваривања:Угаони завари су лакши за извођење од сучеоних завара са пуним продором, посебно погодни за скучене просторе на градилишту.
3.Брза брзина замене:Време једне замене је смањено са 8 сати за традиционалне прирубнице на 2,5 сата, ефективно смањујући време застоја система цевовода ради одржавања.

Ова клизна структура, у комбинацији са Лонган-овим јединственим бионичким саћем, лаганим дизајном, додатно смањује укупну тежину прирубнице и побољшава ефикасност инсталације.

Поређење крајњег притиска и еколошких перформанси

Индикатор учинка	Традиционална прирубница од кованог челика	равно клизање на прирубници	Побољшање
Притисак пуцања (ДН300)	≤15МПа	42МПа	↑180%
Животни век цикличког замора (35МПа)	Није оствариво	20.000 циклуса	—
Аксијална деформација (35МПа)	1.8мм	0.6мм	↓67%
Енергија удара на -70°Ц	≥34Ј (национални стандард)	89Ј	↑162%
30-годишња стопа корозије дубоког мора	прибл. 0,5 мм/год	0,03 мм/год	↓94%

Овај производ у потпуности надмашује традиционалне прирубнице у крајњој носивости притиска и прилагодљивости околини. Пробој у језгру лежи у уграђеном прстену за ојачање легуре титанијума у ​​врату прирубнице, са чврстоћом течења до 1,250 МПа, стварајући могућност примене ултрависоког притиска за клизне прирубнице.

Офф-лоад Респонсе

У стварним системима цевовода, фактори као што су топлотно ширење/сакупљање и слијегање темеља често узрокују неусклађеност чеоне прирубнице. У условима ексцентричног оптерећења са неусклађеношћу цевовода од 15°, стопа цурења заптивке код традиционалних прирубница је >10⁻³ мбар·Л/с, док Лонганова равна прирубница одржава стопу цурења заптивке од ≤10⁻⁵ мбар·Л/с, побољшавајући заптивање за два реда.

Две структуралне иновације постижу овај учинак:

● Дизајн радијалног ојачања:Радијална ребра за ојачање додата на полеђини прирубнице смањују локалну концентрацију напрезања за 48%, чинећи расподелу напрезања равномернијом под условима без оптерећења.
● Саћаста структура високе крутости:Слој језгра бионичког саћа пружа одличну крутост на савијање, отпоран на деформацију савијања лица прирубнице.

Поред тога, у стандардном ИСО 10816-3 тесту вибрација фреквентног опсега 50-200Хз, стопа слабљења амплитуде достиже 92%, ефикасно решавајући проблем слабљења преднапрезања вијака у условима пулсирања високог притиска.

Интелигентно упозорење и екстремно окружење

равна прирубница интегрише две интелигентне технологије које помажу корисницима да рано открију потенцијалне проблеме:

● Нано-цирконијум индикатор хабања слој:Овај материјал је уграђен у заптивну површину. Када је дебљина мања од 0,1 мм, видљива промена боје даје упозорење, омогућавајући да се процени статус заптивања без професионалне опреме.
● Двоконусно закључавање отвора за вијке преднапрезања:Под флуктуацијом притиска од 35МПа, слабљење предоптерећења традиционалних конструкција је ≥20%, док овај дизајн контролише слабљење предоптерећења унутар ≤5%, осигуравајући дугорочну поузданост везе.

Провера перформанси екстремног окружења (сви подаци из стварних тестова):

● Утицај ниске температуре (-70°Ц):Цхарпи енергија удара од 89Ј (национални стандард ≥34Ј), погодан за поларне цевоводе и транспорт ЛНГ.
● Корозија дубоког мора (5.000 метара):Према стандарду АСТМ Г111-97, 30-годишња еквивалентна стопа корозије је само 0,03 мм/годишње, испуњавајући захтеве пуног животног циклуса за инжењеринг у дубоком мору.
● Абразија песка и прашине (120м/с):Према стандарду ИСО 5890:2012, након 10.000 сати непрекидног удара, дубина оштећења заптивне површине је ≤8μм, погодна за пустињске области или платформе на мору са брзим ветровима пуним песка.

Применљиви стандарди и спецификације

равна клизна прирубница је произведена стриктно у складу са стандардом АСМЕ Б16.5, са оценама притиска који покривају класу 150 до класе 1500, и распоном величина од НПС 1/2 инча до 24 инча. Материјал је градијентно каљени високоугљенични челик, у комбинацији са дизајном радијалног ојачања и уграђеним арматурним прстеном од легуре титанијума.

Према АСМЕ Б16.5 спецификацији, мерење дебљине за прирубнице класе 150 и класе 300 не укључује повишену висину лица. Овај производ има дизајн заптивне површине целог лица (ФФ) и мора се користити са заптивком за цело лице. Важно је напоменути да прирубница са целом површином не сме бити директно причвршћена за прирубницу подигнуте стране; мора се заменити заптивком за цело лице или адаптером.

Наука о материјалима и процесне иновације

● Градијентно каљени високоугљенични челик:Традиционално потпуно гашење прирубница доводи до превеликих разлика у тврдоћи између површине и језгра, склона пуцању. Технологија градијентног гашења прецизно контролише стопе грејања и хлађења, стварајући постепену расподелу тврдоће споља ка унутра – висока површинска тврдоћа за отпорност на хабање, висока жилавост језгра за отпорност на удар. Ово омогућава прирубници да одржи ударну жилавост од 89Ј на -70°Ц.

● Бионичка структура саћа:Црпећи инспирацију из хексагоналне геометрије кошница, ова структура значајно повећава крутост на савијање без повећања тежине. Анализа коначних елемената потврђује да је чврстоћа на савијање ове конструкције 65% већа од чврсте прирубнице исте тежине.

● Уграђени прстен за ојачање легуре титанијума:Прстен од легуре титанијума Ти-6Ал-4В је претходно постављен на врату прирубнице, на месту које је најсклоније концентрацији напрезања. Ова легура има границу течења до 1.250 МПа и густину од само 60% од челика. Прстен је везан за основни материјал путем интерференције, ефикасно ограничавајући пластичну деформацију врата и повећавајући притисак прскања прирубнице ДН300 са традиционалног ≤15МПа на 42МПа.

Систем за контролу производње и квалитета

Лонганова интерна фабрика налази се у Лонгвану, Вензхоу. Користећи снабдевање висококвалитетним сировинама из Тсингсхан Холдинг Гроуп, у комбинацији са сопственим могућностима ковања, топлотне обраде и машинске обраде, формирао је комплетан производни ланац. Свака равна прирубница долази са следљивим сертификатима материјала, записима криве термичке обраде, извештајима о инспекцији димензија и извештајима о хидростатичким/пнеуматским испитивањима.

Кључне тачке контроле квалитета:

1.Инспекција улазног материјала: спектрална анализа, узорковање механичких својстава.
2.Контрола процеса: праћење у реалном времену кривуља температуре пећи за топлотну обраду, аутоматско снимање параметара процеса гашења у градијенту.
3.Инспекција готовог производа: 100% димензионална инспекција, 10% испитивање магнетним честицама, узорковање серије за притисак пуцања или век трајања цикличног замора.
4.Сведочење треће стране: Тестирање сведока на лицу места од стране СГС, БВ или других агенција може се договорити на захтев купца.

Међународни купци могу да провере напредак производње и тестирају податке онлајн користећи број поруџбине.

Случајеви апликација за глобалне пројекте

● Блискоисточна станица за ломљење гасног поља из шкриљаца:Коришћено је 120 комплета ДН300 класе 1500 равног клизача на прирубници. Након 18 месеци непрекидног рада, није дошло до цурења заптивке, а учесталост одржавања била је нула.
● Платформа за дубоко море у Јужном кинеском мору:Дубина воде 2.800 метара. Прирубница је коришћена за повезивање димњака за спречавање издувавања. Након 30 месеци провере корозије, површина заптивке није показала очигледна оштећења, а измерена стопа корозије била је 0,028 мм/годишње.
● Руски арктички гасовод:Температура околине -55°Ц, вредност испитивања на удар 82Ј, испуњава захтеве пројекта. Испоручено је преко 500 комада.

ФАК

П: За које оцене притиска је погодан?
О: Ова равна клизна прирубница је погодна за оцене притиска од класе 150 до класе 1500. Измерени подаци показују да величина ДН300 ради одлично при притиску пуцања од 42МПа, што далеко превазилази захтеве националних стандарда. Посебно је погодан за ултрависок притисак и оштре услове као што су пумпе за фрактурисање гаса из шкриљаца, платформе за дубоко море, цевоводи за пренос природног гаса под ултра високим притиском и поларна окружења.

П: Која је главна разлика између овога и прирубнице завареног врата?
О: Клизна прирубница користи два кутна завара за спајање цеви (један на задњој страни и један унутар отвора), уз релативно опуштене захтеве за инсталацију. Прирубница врата за заваривање користи један сучеони завар са пуним продирањем, што захтева строжије поравнање. Међутим, у Лонган-овом производу са прирубницом за клизање, кроз дизајн бионичке структуре саћа и уграђеног арматурног прстена од легуре титанијума, перформансе притиска нису ништа мање од оних код традиционалних прирубница за заваривање.

П: Како се понаша у окружењима са ниским температурама?
О: У условима ултра ниских температура од -70°Ц, Цхарпијева енергија удара достиже 89Ј, далеко више од захтева националног стандарда од ≥34Ј. Ово је захваљујући одличној жилавости на ниским температурама материјала од високоугљеничног челика каљеног градијентом, што га чини погодним за инжењеринг поларних цевовода и системе за транспорт природног гаса на ниским температурама.

П: Који су капацитети за снабдевање Лонгана и опције прилагођавања?
О: Лонган има фабрику у кући и комплетан производни систем, који подржава прилагођавање величине, приватно означавање и масовну производњу. Строго управљање квалитетом се спроводи од избора сировина до инспекције готовог производа. Међународни купци могу послати захтеве за добијање бесплатних узорака. Компанија се налази у улици Мингзху бр. 620, у улици Ионгкинг, округу Лонгван, граду Вензхоу, провинцији Зхејианг, користећи географске предности Вензхоуа и снабдевање сировинама Тсингсхан Холдинг групе како би се формирао комплетан систем производње и снабдевања.

П: Како се стварни учинак може проверити?
О: Лонган поздравља купце или инспекцијске агенције треће стране да присуствују тестовима перформанси у фабрици. Фабрика је опремљена машином за испитивање притиска од 3000 тона, клупом за испитивање цикличког замора, нискотемпературним тестером удара на -80°Ц и комором за симулацију корозије под високим притиском у дубоком мору. Купци могу да захтевају тестове притиска на пуцање, цикличне тестове замора или тестове у екстремном окружењу на узорцима; извештаје о испитивању издаје интерна лабораторија са квалификацијама ЦНАС.
