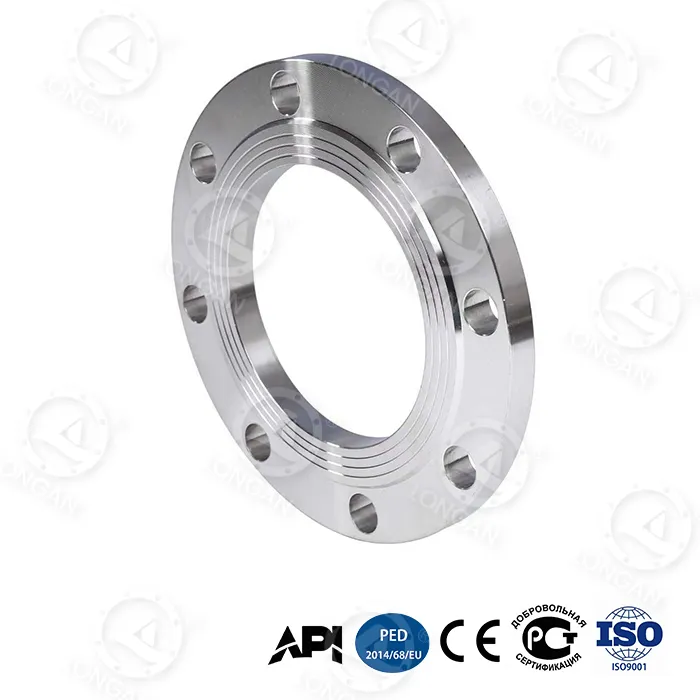

сме б16.5 равна прирубница

Конвенционалне прирубнице произведене према димензијама АСМЕ Б16.5 обично имају притисак пуцања који не прелази 15 МПа. Лонганова прирубница сме б16.5 са равним лицем, задржавајући стандардне монтажне интерфејсе класе 150–2500 и заптивну површину целог лица, постиже већи притисак кроз унутрашњу оптимизацију структуре: бионичка мрежа са саћем (крутост на савијање повећана за 65%), каљени у градијенту високоугљенични челик (ударна енергија нео8-Ц при удару 7°Ц) прстен за ојачање легуре титанијума (принос 1,250 МПа). Измерени притисак пуцања ДН300 достиже 42МПа. Сви производи су под потпуном контролом квалитета процеса у Лонган-овој фабрици и добили су АПИ 6А ПСЛ 3Г сертификат.

Врста производа и примена

сме б16.5 равна прирубница је прирубница са заптивним површинама са целом површином (ФФ) произведена према стандарду АСМЕ Б16.5. Користи се у системима цевовода који захтевају пуне контактне спојеве заптивки и погодан је за цевоводе великог пречника ниског притиска, прирубничке везе од ливеног гвожђа и апликације које захтевају равномерну дистрибуцију напрезања заптивке. Кроз унутрашње арматурне структуре, овај производ се такође може користити у сценаријима ултра високог притиска (као што су излази пумпи за фрактурисање гаса из шкриљаца и опрема за бушење дубоког мора), уз одржавање стандардних димензија интерфејса за заменљивост са конвенционалним прирубницама у постојећим цевоводима.

Основне продајне тачке

1. Стандардни интерфејс, лежај са вишим притиском:У складу са АСМЕ Б16.5 монтажним димензијама, измерени притисак пуцања ДН300 42МПа, већи од конвенционалних стандардних прирубница (≤15МПа).
2. 65% повећање снаге на савијање:Бионичка структура саћа побољшава крутост прирубнице, погодна за вибрирајућа окружења или окружења слегања темеља.
3. Визуелна индикација хабања и задржавање предоптерећења:Заптивна површина је уграђена са нано-цирконијум индикаторским слојем, који мења боју када је дебљина мања од 0,1 мм. Двоструки конусни дизајн рупе за завртње ограничава слабљење предоптерећења под флуктуацијом притиска од 35МПа на ≤5% (конвенционална структура ≥20%).
4. Екстремне перформансе окружења:-70°Ц енергија удара 89Ј; 5.000 м дубоког мора еквивалентна стопа корозије 0,03 мм/годишње; дубина оштећења површине заптивања ≤8μм након 120м/с абразије песка и прашине.
5. Трошкови целог животног циклуса:Укупно 30 година кошта 6.200 долара (конвенционалних 18.500 долара); годишња учесталост одржавања 0,7 пута (конвенционално 3,2 пута); време појединачне замене 2,5 сата (конвенционално 8 сати).

Техничке спецификације

Ставка	Параметар
Стандардна основа	АСМЕ Б16.5 (димензије, толеранције, оцене притиска и температуре)
Заптивни тип лица	Пуно лице (ФФ)
Класа притиска	Класа 150, 300, 400, 600, 900, 1500, 2500
Распон величина	НПС 1/2" до 24"
Материјал	Градијентно каљени високоугљенични челик (нерђајући челик прилагодљив)
Унутрашње ојачање	Ојачани прстен од легуре титанијума (принос 1,250 МПа), радијална ребра (концентрација напрезања смањена за 48%)
ДН300 притисак пуцања	42МПа (конвенционално ≤15МПа)
Живот цикличког замора	20.000 циклуса @35МПа (конвенционалних 5.000 циклуса @25МПа)
Аксијална деформација @35МПа	0,6 мм (конвенционални 1,8 мм)
Стопа цурења заптивке (15° неусклађеност)	≤10⁻⁵ мбар·Л/с (конвенционално >10⁻³)
Утицај ниске температуре (-70°Ц)	89Ј (национални стандард ≥34Ј)
Корозија дубоког мора (5.000м)	0,03 мм/годишње (30-годишњи еквивалент)
Абразија песка и прашине (120м/с)	Дубина оштећења површине заптивања ≤8μм (10.000х)
Помоћне карактеристике	Слој индикатора хабања од нано-цирконија, дупло конусне рупе за вијке

Сертификација и осигурање квалитета

● АПИ 6А ПСЛ 3Г:Применљиво на сценарије ултрависоког притиска са гасним медијима, који захтевају пнеуматско испитивање (1,5 пута номинални притисак) и строже испитивање без разарања и следљивост материјала.
● Фабричка контрола квалитета:Лонганова интерна фабрика примењује управљање квалитетом целог процеса од улазне инспекције сировине (спектрална анализа, механичко узорковање) до излаза готовог производа (100% димензионална инспекција, 10% испитивање магнетним честицама, узорковање под притиском серије).
● Сљедивост:Свака прирубница долази са сертификатима материјала који се могу пратити, записима криве топлотне обраде, извештајима о инспекцији димензија и извештајима о хидростатичким/пнеуматским испитивањима, доступним на мрежи преко серијског броја.

Истакнуто разликовање

У поређењу са другим АСМЕ Б16.5 прирубницама за цело лице на тржишту, Лонганова сме б16.5 прирубница са равним лицем има:

●Постиже већи притисак пуцања (42МПа) у оквиру стандардних димензија без повећања дебљине прирубнице или промене распореда отвора за вијке.
●Интегрише прстен за ојачање врата од легуре титанијума и процес гашења у градијенту, балансирајући носивост и жилавост на ниским температурама.
●Заптивна површина са слојем индикатора хабања за визуелну контролу стања заптивања.
●Одржава брзину цурења заптивке ≤10⁻⁵ мбар·Л/с под условима неусклађености од 15°.

Прилагођавање и процес

Опције прилагођавања:

●Нестандардне величине и посебне оцене притиска (потребни су цртежи или технички захтеви)
●Различити материјали: нерђајући челик 304/316Л, дуплекс нерђајући челик, итд.
●Приватно обележавање: ласерско обележавање, прилагођено паковање

Основни ток процеса:

1.Ковање: прецизно ковање помоћу висококвалитетних сировина из Тсингсхан Холдинг Гроуп.
2.Градијентно гашење: контролисано хлађење за формирање површине високе тврдоће и језгра високе жилавости.
3.Машинска обрада структуре саћа: ЦНЦ обрада унутрашњих шестоугаоних мрежа.
4.Титанијумски прстен за утискивање: приањање са сметњом како би се осигурало да нема релативног померања између прстена и основног материјала.
5.Завршна обрада лица: ЦНЦ стругање, храпавост површине Ра ≤3.2μм.
6.Потпуна инспекција и испитивање: димензионално, магнетно честично, хидростатичко/пнеуматско, узорковање праскама.

Подршка за узорке и тестирање

● Бесплатни узорци:Међународни купци могу се пријавити за један бесплатни узорак (накнада за узорак се враћа, превоз сноси купац) за тестирање инсталације и верификацију перформанси.
● Тестирање на лицу места:Фабрика је опремљена машином за испитивање притиска од 3000 тона, клупом за испитивање цикличког замора, нискотемпературним тестером удара на -80°Ц и комором за симулацију корозије у дубоком мору. Купци могу да присуствују тестовима пуцања, умора или екстремног окружења на лицу места.
● Тестирање треће стране:СГС, БВ, ТУВ се могу наручити за хемијски састав, механичка својства, испитивање без разарања и испитивање под притиском; извештаји се достављају са робом.
● Гарантни период:18 месеци (од датума испоруке), бесплатна замена за производне грешке.

Поређење перформанси: Стандардни захтеви наспрам Лонган Меасуред

Ставка	Стандардни захтеви АСМЕ Б16.5 / конвенционална прирубница	Лонган сме б16.5 равна прирубница	Поређење
ДН300 притисак пуцања	≤15МПа	42МПа	Виши од конвенционалних
Живот цикличког замора	5000 циклуса @25МПа	20.000 циклуса @35МПа	Дужи живот
Аксијална деформација @35МПа	1.8мм	0.6мм	Мање деформација
Стопа цурења неусклађености од 15°	>10⁻³ мбар·Л/с	≤10⁻⁵ мбар·Л/с	Мање цурење
Енергија удара -70°Ц	≥34Ј (национални стандард)	89Ј	Већа жилавост
30-годишња стопа корозије дубоког мора	прибл. 0,5 мм/годишње (угљенични челик)	0,03 мм/год	Спорија корозија

Мере предострожности при инсталацији

сме б16.5 равна прирубница има дизајн заптивне површине целог лица. Исправна инсталација је критична да би се обезбедио учинак заптивања. Молимо обратите пажњу на следеће тачке:

1. Избор заптивки:Мора се користити заптивка која покрива целу заптивну површину прирубнице и има рупе за вијке. Немојте користити заптивке са подигнутим лицем или стандардне РФ заптивке.
2. Поклапање прирубнице:Прирубнице са целом површином не смеју бити директно причвршћене за прирубнице подигнуте стране. Ако цевовод садржи уздигнуте прирубнице, оне морају бити замењене прирубницама или адаптерима за цело лице.
3. Затезање вијака:Са двоструким конусним дизајном рупе за вијке, препоручује се хидраулички момент кључ за једнообразно преднапрезање у три корака попречног узорка. Циљно предоптерећење се израчунава на основу оцене притиска и спецификација вијака; погледајте АСМЕ ПЦЦ-1 стандард или консултујте Лонган технички тим.
4. Редослед претходног учитавања:Претходно затегните све завртње на 30% циљног момента, затим на 70% и на крају на 100%. Поново затегните након 24 сата рада.
5. Заптивна заштита лица:Пре уградње проверите заптивну површину да ли има огреботина или страних материја. Слој индикатора трошења нано-цирконија је танак уграђен слој; не чистите металним стругачима током уградње.
6. Поравнање рупа за вијке:Двоконусни дизајн рупа помаже у самопоравнању, али пре уградње потврдите да су рупе за вијке обе прирубнице поравнате у оквиру одступања од 1 мм.
7. Поравнање цеви:Иако прирубнице са целом површином имају одређену толеранцију на неусклађеност, препоручује се да се грешка поравнања цеви контролише унутар 2 мм/м како би се обезбедио век заптивања.

ФАК

П: Која је разлика од конвенционалне АСМЕ Б16.5 прирубнице?
О: Оба имају идентичне димензије и интерфејсе и директно су заменљиве. Лонганов производ додаје структуру саћа, градијентно гашење и прстен од легуре титанијума изнутра, постижући измерени притисак пуцања (42МПа) виши од стандардног захтева (≤15МПа).

П: За које оцене притиска је погодан?
О: Спољне димензије су у складу са монтажним величинама од класе 150 до класе 2500, а измерени притисак пуцања је већи од стандардних захтева за одговарајуће оцене. Погодно за гас из шкриљаца и пројекте дубоког мора који захтевају већу сигурносну маргину од стандардних прирубница.

П: Шта треба напоменути током инсталације?
О: Мора се користити заптивка за цело лице и не сме се директно причврстити на подигнуту прирубницу. Препоручљиво је користити рупе за вијке са двоструким конусом са момент кључем у попречном облику у три корака и поново затегнути након 24 сата рада. Погледајте „Мере предострожности при инсталацији“ изнад за детаљне кораке.

П: Како се може проверити учинак притиска?
О: Лонган поздравља купце да присуствују тестовима пуцања или цикличног замора у фабрици. Записи о испитивању за сваку серију се чувају и могу се тражити по серијском броју. Такође се може договорити тестирање треће стране од стране СГС, БВ, итд.

резиме:Лонганова прирубница сме б16.5 са равним лицем прати АСМЕ Б16.5 међународни стандардни систем димензија и усваја бионичку структуру саћа, процес гашења у градијенту и уграђени прстен за ојачање од легуре титанијума. Измерени притисак пуцања ДН300 42МПа, -70°Ц удар 89Ј, 30-годишња стопа корозије дубоког мора 0,03 мм/год. Прошао АПИ 6А ПСЛ 3Г сертификат, погодан за вађење гаса из шкриљаца, бушење дубоког мора и системе цевовода ултра високог притиска. Пошаљите своје захтеве да бисте добили бесплатне узорке и техничке савете.
