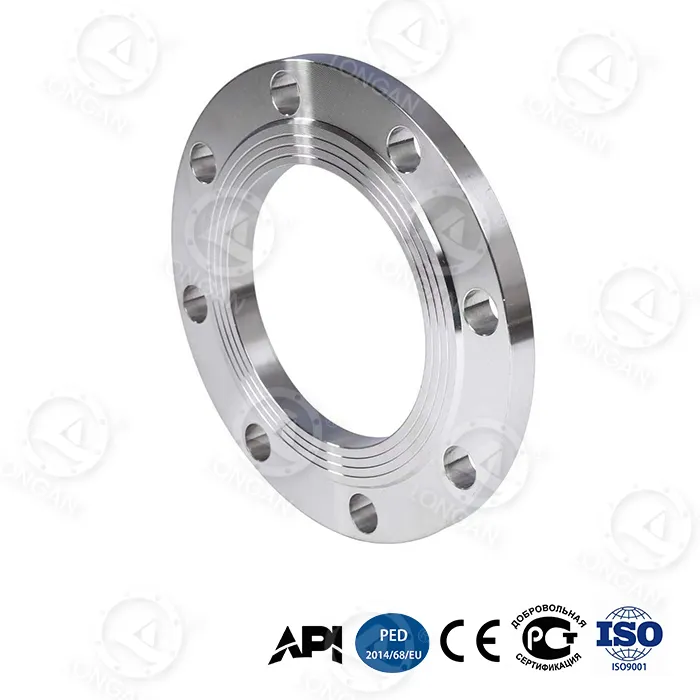

челичне равне прирубнице

Лонган, произвођач и глобални добављач челичних равних прирубница који се налази у Лонгвану, Вензхоу, Кина, служи међународним купцима са дугогодишњим искуством у индустрији. Од инспекције сировина до излазне инспекције готовог производа, интерна фабрика примењује строг систем управљања квалитетом како би осигурала конзистентност производа и дугорочну поузданост. Ова равна прирубница има бионичку структуру саћа и градијентно каљени високоугљенични челик, повећавајући отпорност на савијање за 65%. Спецификација ДН300 постиже притисак пуцања од 42МПа, премашујући национални стандард ГБ/Т 1048 за 280%, и прошла је сертификат АПИ 6А ПСЛ 3Г нивоа спецификације производа. Следећи одељци ће свеобухватно анализирати техничке предности овог производа из више димензија, укључујући перформансе притиска, економичност, отпорност на оптерећење, екстремну прилагодљивост околини, интелигентну технологију упозорења и инсталацију и одржавање.

Пробој притиска

Производ је постигао технолошки скок у крајњој носивости притиска. Основна иновација је уграђени арматурни прстен од легуре титанијума у ​​врату прирубнице, са граном течења до 1.250 МПа. Ова вредност далеко превазилази границу течења обичних прирубница од угљеничног челика (обично 200-400МПа), омогућавајући прирубници да одржи структурни интегритет под условима ултра високог притиска.

Измерени подаци су следећи:

1. циклични век трајања замора:Традиционална прирубница може да издржи 5000 циклуса на 25МПа, док Лонганов производ може да издржи 20,000 циклуса на 35МПа, што је 300% повећање животног века циклуса.
2. Аксијална деформација (35МПа):Под високим притиском од 35 МПа, аксијална деформација челичних равних прирубница је само 0,6 мм, што је смањење од 67% у поређењу са традиционалним прирубницама од 1,8 мм.
3. Притисак пуцања (ДН300):Измерена вредност је 42МПа, што је далеко изнад традиционалних прирубница ≤15МПа, што премашује захтеве националног стандарда за 180%.

Овај напредак у перформансама омогућава спајање ултрависоког притиска који су се раније могли постићи само са прирубницама за тешке услове рада или прирубницама од посебне легуре да би се сада остварили Лонганови производи са лакшом структуром. Композитни дизајн арматурног прстена од легуре титанијума и високоугљеничног челика каљеног градијентом обезбеђује високу чврстоћу уз избегавање повећања трошкова повезаног са коришћењем скупих материјала.

Економска анализа

Из перспективе трошкова пуног животног циклуса, предности производа су изузетно значајне. Током 30-годишњег радног века, укупна цена традиционалних прирубница од кованог челика, укључујући набавку, инсталацију, одржавање, замену и губитке током застоја, износи приближно 18.500 долара. Лонганов производ, са својим дужим радним веком, нижом учесталошћу одржавања и бржом брзином замене, смањује укупне трошкове поседовања за 30 година на приближно 6.200 долара.

Ставка поређења трошкова	Традиционална прирубница од кованог челика	челичне равне прирубнице	Штедња
30-годишњи укупни трошкови власништва	$18,500	$6,200	↓66%
Једно време замене	8 сати	2,5 сата	↓69%
Годишња учесталост одржавања	3,2 пута годишње	0,7 пута годишње	↓78%

Значајно смањење времена замене је 得益于 оптимизована структурна конструкција прирубнице – бионичка структура саћа смањује тежину прирубнице, а двоконусни дизајн рупе за завртње чини поравнање вијака бржим без поновљених подешавања. За сценарије рада који захтевају често растављање и монтажу прирубница, као што је ломљење гаса из шкриљаца, сваки сат смањења времена застоја значи десетине хиљада долара оперативног прихода.

Смањење вибрација без оптерећења

У стварним системима цевовода, прирубничке спојне површине често не могу постићи идеално поравнато стање. Термичко ширење/скупљање цеви, слијегање темеља или грешке у инсталацији могу узроковати нагиб између површина прирубнице. У условима ексцентричног оптерећења са неусклађеношћу цевовода од 15°, стопа цурења заптивања код традиционалних прирубница је већа од 10⁻³ мбар·Л/с, док Лонган одржава стопу цурења заптивке од ≤10⁻⁵ мбар·Л/с, побољшавајући поузданост заптивања за два реда.

Овај учинак се приписује двема структуралним иновацијама:

● Дизајн радијалног ојачања:Радијална ребра за ојачање додата на полеђини прирубнице смањују локалну концентрацију напрезања за 48%, чинећи расподелу напрезања равномернијом под условима без оптерећења.
● Саћаста структура високе крутости:Слој језгра бионичког саћа пружа одличну крутост на савијање, отпоран на деформацију савијања лица прирубнице.

У погледу сузбијања вибрација, челичне равне прирубнице се такође одлично понашају. Пулсација високог притиска (нпр., на излазу из клипне пумпе за ломљење) побуђује фреквенције вибрација у опсегу од 50-200Хз у цевоводу, изазивајући постепено слабљење преднапрезања завртња. Према стандардном тестирању ИСО 10816-3, стопа слабљења амплитуде овог производа у овом фреквентном опсегу достиже 92%, што значајно смањује ризик од отпуштања вијака.

Провера екстремних услова

Производ је прошао ригорозну верификацију тестирања у разним екстремним окружењима, обезбеђујући његову погодност за најзахтевније индустријске пројекте на свету:

● Утицај ниске температуре (-70°Ц):Ударни тест Цхарпи В-зареза у складу са стандардом ГБ/Т 229-2020, измерена енергија удара од 89Ј, што далеко премашује захтеве националног стандарда од ≥34Ј. Ово омогућава да се прирубница безбедно користи у екстремно хладним окружењима као што су арктички цевоводи и терминали за пријем ЛНГ.
● Корозија дубоког мора (5.000 метара):Према стандарду АСТМ Г111-97 који симулира окружење високог притиска и магле у дубоком мору на 5000 м, 30-годишња еквивалентна стопа корозије је само 0,03 мм/годишње. На основу овог прорачуна, додатак за корозију након 50 година рада у дубоком мору је и даље много мањи од пројектоване дебљине зида.
● Абразија песка и прашине (120м/с):Према стандарду ИСО 5890:2012, ударајући на заптивну површину брзим песком и прашином при 120м/с током 10.000 сати, дубина оштећења површине заптивања је ≤8μм. Ово је посебно важно за пустињске области или приобалне платформе са ветровима велике брзине и песком.

Интелигентна технологија упозорења

Производ интегрише две интелигентне технологије које помажу корисницима да рано открију потенцијалне проблеме и спрече несреће.

Слој индикатора хабања нано-цирконија:Слој композитног материјала од нано цирконијума је уграђен у површину за заптивање, са бојом која се разликује од основног материјала. Када се заптивна површина истроши до дебљине мање од 0,1 мм након дуготрајне употребе, овај индикаторски слој је изложен и даје видљиво упозорење о промени боје. Оператери на терену могу брзо да процене статус заптивања прирубнице без професионалне опреме за тестирање, што значајно смањује ризик од изненадног цурења.

Двоструко конусно закључавање рупе за вијке преднапрезања:У традиционалним кружним рупама за вијке, контактни напон између завртња и зида рупе се драматично мења под флуктуацијама притиска, што доводи до брзог слабљења преднапрезања. Подаци теста показују да под условима флуктуације притиска од 35 МПа, слабљење преднапрезања традиционалних конструкција износи ≥20%. За разлику од тога, производ има двоконусни дизајн рупе за вијке. Након затезања, вијак формира ефекат самозабрављивања са конусном површином, а под истим условима слабљење преднапрезања је ≤5%.

Материјал и процес

Избор материјала и процес производње челичних равних прирубница су основа његових водећих перформанси.

Градијентно каљени високоугљенични челик:Традиционално потпуно гашење прирубница доводи до превеликих разлика у тврдоћи између површине и језгра, склона пуцању. Технологија градијентног гашења прецизно контролише стопе грејања и хлађења, стварајући постепену расподелу тврдоће од спољашње ка унутрашњој прирубници – висока површинска тврдоћа за отпорност на хабање, висока жилавост језгра за отпорност на удар. Овај процес омогућава прирубници да одржи високу чврстоћу док поседује одличну ударну жилавост при ниским температурама (89Ј на -70°Ц).

Бионичка структура саћа:Црпећи инспирацију из хексагоналне геометрије саћа кошница, ова структура значајно повећава крутост прирубнице при савијању без повећања тежине. У поређењу са традиционалним чврстим прирубницама, структура у облику саћа смањује употребу материјала уз постизање већег модула пресека кроз подршку за ребра. Анализа коначних елемената потврђује да је чврстоћа на савијање ове конструкције 65% већа од чврсте прирубнице исте тежине.

Уграђени арматурни прстен од легуре титанијума:Прстен за ојачање од легуре титанијума Ти-6Ал-4В је претходно постављен на врату прирубнице, где је место најсклоније концентрацији напрезања. Ова легура има границу течења до 1.250 МПа и густину од само 60% од челика. Прстен за појачање је везан за основни материјал преко интерференције. У тестовима притиска на пуцање, ефикасно ограничава пластичну деформацију врата, повећавајући притисак пуцања прирубнице ДН300 са традиционалног ≤15МПа на 42МПа.

Упутство за инсталацију и одржавање

Исправна инсталација и одржавање могу додатно искористити предности перформанси производа.

1. Избор заптивки:Овај производ има дизајн заптивне површине целог лица и мора се користити са заптивком за цело лице која покрива целу заптивну површину и има рупе за завртње. Препоручују се спирално намотане заптивке са унутрашњим и спољашњим прстеновима или ојачане графитне заптивке. Строго је забрањено директно причврстити прирубницу пуног лица на прирубницу подигнутог лица.
2. Преднапон завртња:Са двоструким конусним дизајном рупе за вијке, препоручује се хидраулични момент кључ за тростепено попречно преднапрезање према АСМЕ ПЦЦ-1 стандарду. Циљно предоптерећење се израчунава на основу оцене притиска и спецификација завртња, обично 50-70% границе попуштања завртња.
3. Редовни преглед:Проверите промену боје заптивне површине (слој индикатора нано-цирконија) сваких 6 месеци. Ако се примети промена боје, одмах закажите замену. Истовремено користите момент кључ за проверу преосталог преднапрезања завртња; ако слабљење прелази 10%, потребно је поновно затезање.
4. Операција замене:Пошто је прирубница лакша од традиционалних производа и дупло-конусне рупе за вијке олакшавају поравнавање, време појединачне замене је само 2,5 сата (традиционалне прирубнице захтевају 8 сати). Приликом замене, заптивку и завртње/матице такође треба заменити истовремено.

Апплицатион Фиелдс

Са својим ултра-високим капацитетом ношења притиска и екстремном прилагодљивошћу околини, челичне равне прирубнице се широко користе у следећим сценаријима:

● Цјевовод пумпе за разбијање гаса из шкриљаца:Оперативни притисци ломљења обично достижу 35-70МПа, а пулсирање притиска је јако. Овај производ има циклични век трајања замора од 20.000 циклуса (на 35 МПа), што знатно премашује хиљаде циклуса притиска потребних током једне фазе ломљења на локацији бушотине за гас из шкриљаца.
● Опрема за бушотину платформе за дубоко море:На дубини воде од 5.000 м спољни хидростатички притисак је око 50 МПа, док унутрашњи мора да издржи и притисак нафте и гаса. Отпорност на корозију од 0,03 мм/годишње еквивалентне стопе корозије током 30 година осигурава да прирубници није потребна замена током целог радног века.
● Ултра-дубока вода за спречавање издувавања:БОП контролне линије имају изузетно високе захтеве за поузданост заптивања; брзина цурења од ≤10⁻⁵ мбар·Л/с испуњава минималне захтеве за цурење АПИ 16А стандарда за димњаке за спречавање издувавања.
● Поларни пренос природног гаса ниске температуре:Отпорност на удар од 89Ј на -70°Ц далеко премашује захтеве за жилавост при ниским температурама за инжењеринг цевовода у Арктичком кругу (обично ≥27Ј).
● Систем божићних јелки на нафтном пољу на мору:Испуњава додатне захтеве испитивања за прирубнице гасног медија ултра високог притиска у АПИ 6А ПСЛ 3Г спецификацији.

Сертификација и осигурање квалитета

Производ је прошао АПИ 6А ПСЛ 3Г сертификат. АПИ 6А је основна спецификација за опрему на ушћу бунара и божићна дрвца у индустрији нафте и гаса, применљива на 14 категорија опреме укључујући вентиле, прирубнице и вешалице. Нивои спецификације производа се повећавају са ПСЛ 1 на ПСЛ 4, при чему је ПСЛ 3Г додатни ниво који додаје захтеве за пнеуматско тестирање на ПСЛ 3, применљив на сценарије ултра високог притиска са средњим ризицима за гас.

Лонганова интерна фабрика спроводи контролу квалитета комплетног процеса од улазне инспекције сировина до одласка готовог производа. Свака прирубница долази са сертификатима материјала који се могу пратити, записима криве термичке обраде, извештајима о инспекцији димензија и извештајима о хидростатичким/пнеуматским испитивањима. Међународни купци могу да провере напредак производње и тестирају податке онлајн користећи број поруџбине.

Прилагођавање и снабдевање

Лонган се налази у улици Мингзху бр. 620, улици Ионгкинг, округу Лонгван, граду Венџоу, провинцији Џеђианг. Користећи снабдевање висококвалитетним сировинама од нерђајућег челика из Тсингсхан Холдинг Гроуп, у комбинацији са сопственим снажним капацитетима ковања, топлотне обраде и машинске обраде, формирао је комплетан производни систем. Компанија подржава следеће опције прилагођавања:

● Прилагођавање величине:Нестандардне димензије, посебне оцене притиска.
● Приватно означавање:Ласерско обележавање, дизајн амбалаже.
● Производња на велико:Флексибилна минимална количина поруџбине.

Међународни купци могу да пошаљу техничке захтеве продајном тиму како би добили бесплатне узорке (примењују се трошкови превоза) и савет за професионалну селекцију од производног тима. За купце који први пут сарађују, Лонган пружа услуге тестирања независних агенција за инспекцију како би се проверило да ли перформансе производа испуњавају захтеве пре него што уговоре испоруку.

ФАК

П: Ком нивоу спецификације производа припада производ у стандарду АПИ 6А?
О: Овај производ је прошао АПИ 6А ПСЛ 3Г сертификацију. АПИ 6А дели нивое спецификације производа на ПСЛ 1, ПСЛ 2, ПСЛ 3, ПСЛ 3Г и ПСЛ 4. ПСЛ 3Г захтева да производ испуни све захтеве ПСЛ 3 и да прође додатна пнеуматска испитивања (обично 1,5 пута већи од номиналног притиска), као и да захтева строжија испитивања без разарања и материјала. Овај ниво је посебно дизајниран за сценарије ултра високог притиска са ризиком од цурења гаса.

П: Који су захтеви за инсталацију производа?
О: Током уградње треба обратити пажњу на следеће тачке: Прво, мора се користити заптивка за цело лице, која покрива целу заптивну површину и има рупе за вијке. Друго, прирубница са целом површином не сме бити директно причвршћена за прирубницу подигнуте стране; ако систем има прирубнице са издигнутом површином, оне морају бити замењене прирубницама за цело лице или коришћеним адаптерским заптивкама. Треће, обртни момент треба применити у складу са стандардима АСМЕ Б16.5, користећи дизајн рупе за вијке са дуплим конусом са момент кључем у попречном узорку, степенасто равномерно преднапрезање. Завртње треба поново затегнути након 24 сата од почетног рада.

П: Каква је отпорност на корозију челичних равних прирубница?
О: У дубоком морском окружењу од 5000 м, према стандардном тестирању АСТМ Г111-97, 30-годишња еквивалентна стопа корозије је само 0,03 мм/годишње. На основу овог прорачуна, дубина корозије након 50 година рада у дубоком мору не прелази 0,05 мм, што је далеко мање од дозвољене корозије прирубнице (обично 3 мм). Овај учинак се приписује густом површинском слоју високоугљеничног челика каљеног градијентом и опционим површинским антикорозивним премазима (као што је топло цинковање, епоксидни премаз).

П: Какав је процес снабдевања Лонгановог производа?
О: Лонган се налази у Лонгвану, Венџоу, користећи предност у сировинама Тсингсхан Холдинг Групе и сопствене способности ковања и машинске обраде како би формирао комплетан производни систем. Производи стандардне величине су на лагеру и могу се послати у року од 3 радна дана; прилагођени производи имају време испоруке од 15-30 дана у зависности од сложености. Међународни купци могу да пошаљу захтеве за величину на салес@лонганфлангес.цом како би добили бесплатне узорке (накнада за узорак се враћа) и професионални савет од производног тима. Компанија подржава прилагођавање величине, приватно означавање и масовну производњу, помажући купцима да смање ризике набавке и укупне трошкове.

П: Како се могу проверити стварни подаци о перформансама производа?
О: Лонган поздравља купце или инспекцијске агенције треће стране да присуствују тестовима перформанси у фабрици. Фабрика је опремљена машином за испитивање притиска од 3000 тона, клупом за испитивање цикличког замора, нискотемпературним тестером удара на -80°Ц и комором за симулацију корозије под високим притиском у дубоком мору. Купци могу да захтевају тестове притиска на пуцање, цикличне тестове замора или тестове у екстремном окружењу на узорцима; извештаје о испитивању издаје интерна лабораторија са квалификацијама ЦНАС.
