Како навојна прирубница служи полупроводничким линијама високе чистоће?

У постројењу за производњу полупроводника, чистоћа гасова и хемикалија које се користе у производном процесу мери се у деловима на трилион. Једна честица прашине, траг влаге или микроскопско цурење могу уништити читаву серију плочица. Системи цевовода који транспортују ове ултра чисте гасове и хемикалије су међу најзахтевнијим у било којој индустрији. Свака компонента—сваки вентил, сваки прикључак, свака прирубница—мора да испуњава строге стандарде за чистоћу, чистоћу материјала и непропусност. Прирубница са навојем је једна од критичних компоненти у овим линијама високе чистоће. Обезбеђује средство за повезивање цеви, вентила и опреме уз одржавање интегритета ултра-чистог окружења.

Питање како прирубница са навојем служи полупроводничким линијама високе чистоће је питање дизајна, материјала и прецизности производње. Прирубница мора бити направљена од нерђајућег челика високе чистоће, обично 316Л или 316Л ВАР, који је отпоран на корозију и минимизира испуштање гасова. Мора имати глатку, пасивну завршну обраду која спречава адхезију честица и промовише могућност чишћења. Мора бити машински обрађен према прецизним толеранцијама како би се обезбедило заптивање непропусно. И мора се темељно очистити и паковати како би се спречила контаминација током инсталације. Овај чланак ће испитати улогу навојне прирубнице у полупроводничким линијама високе чистоће, покривајући захтеве материјала, карактеристике дизајна, производне процесе и мере контроле квалитета које обезбеђују перформансе. Такође ћемо дати детаљне спецификације за нашеНавојне прирубницеиз наше фабрике у Вензхоу Лонган Фланге Цо., Лтд.

Садржај

• 1. Шта је прирубница са навојем и где се користи у објектима полупроводника?
• 2. Зашто је чистоћа материјала важна за гасоводе високе чистоће?
• 3. Како завршна обрада утиче на чишћење и контролу честица?
• 4. Које карактеристике дизајна обезбеђују заптивање непропусно?
• 5. Како се навојне прирубнице чисте и пакују за употребу у полупроводницима?
• 6. Које су кључне спецификације за прирубнице са навојем за полупроводнике?
• 7. Често постављана питања (ФАК)
• 8. Закључак

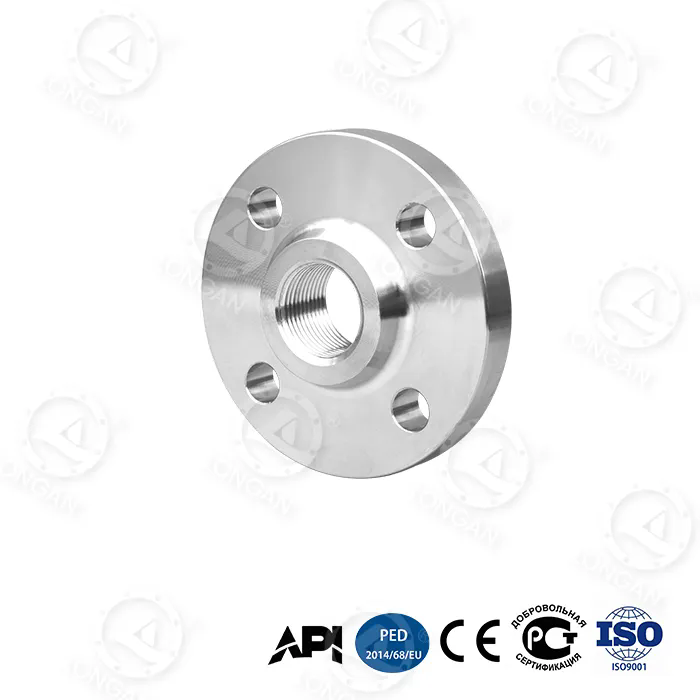

1. Шта је прирубница са навојем и где се користи у објектима полупроводника?

Прирубница са навојем је врста прирубнице која је причвршћена на цев помоћу навојне везе. Прирубница има отвор са навојем који одговара спољним навојима на крају цеви. Прирубница се зашрафи на цев, а затим се типично учврсти заваром заптивке или задњим заваром како би се спречило цурење и обезбедио структурални интегритет. Навојне прирубнице се користе у различитим системима цевовода, али су посебно вредне у објектима полупроводника јер омогућавају лако склапање и демонтажу у уским просторима. За разлику од заварених прирубница, које захтевају опрему за заваривање и квалификоване завариваче, навојне прирубнице се могу инсталирати једноставним алатима. Ово их чини идеалним за апликације где је простор ограничен или где ће можда бити потребно модификовати систем цевовода. Табела испод сумира уобичајене примене навојних прирубница у полупроводничким објектима.

АтВензхоу Лонган Фланге Цо., Лтд., наша фабрика је специјализована за производњу навојних прирубница високе чистоће за индустрију полупроводника. Имамо велико искуство у производњи прирубница које испуњавају строге захтеве овог захтевног тржишта. Наш инжењерски тим блиско сарађује са нашим клијентима како би разумео њихове специфичне захтеве и обезбедио оптимално решење за прирубнице.

2. Зашто је чистоћа материјала важна за гасоводе високе чистоће?

Чистоћа материјала који се користи у навојној прирубници је критична за одржавање чистоће гаса или хемикалије која тече кроз цев. Чак и количине нечистоћа у траговима у металу могу испрати у процесни ток, контаминирајући производ и смањујући принос. Најчешћи материјал за полупроводничке прирубнице високе чистоће је нерђајући челик 316Л, који садржи мало угљеника и молибден за побољшану отпорност на корозију. За још веће захтеве за чистоћом користи се челик 316Л ВАР (претопљен у вакууму). ВАР челик има нижи ниво инклузија и елемената у траговима, што га чини чистијим и отпорнијим на испуштање гасова. Табела испод упоређује састав и својства стандардног нерђајућег челика 316Л и 316Л ВАР.

У нашој фабрици набављамо наше сировине од сертификованих добављача који су специјализовани за нерђајући челик високе чистоће. Ми проверавамо састав сваке серије челика помоћу спектроскопске анализе како бисмо осигурали да испуњава наше спецификације. Такође вршимо додатне кораке чишћења и пасивизације како бисмо уклонили било какву површинску контаминацију. Наш циљ је да обезбедимо навојне прирубнице које су чисте као и линије које служе.

3. Како завршна обрада утиче на чишћење и контролу честица?

Завршна обрада навојне прирубнице је критичан фактор у апликацијама високе чистоће полупроводника. Груба површина може заробити честице, влагу и микроорганизме, који се затим могу пустити у процесни ток. С друге стране, глатка површина се лакше чисти и мање је вероватно да садржи загађиваче. Завршна обрада површине се обично мери у Ра (средња аритметичка храпавост) или РМС (средња квадратна храпавост). За апликације полупроводника, завршна обрада површине треба да буде Ра 0,4 µм или више. За најкритичније примене, као што су гасни водови ултра високе чистоће, може бити потребна површинска обрада од Ра 0,25 µм или више. Табела испод сумира захтеве за завршну обраду површине за различите примене полупроводника.

У Вензхоу Лонган Фланге Цо., Лтд., наша фабрика користи напредне технике обраде и полирања како би постигла потребну завршну обраду површине. Користимо ЦНЦ стругове са дијамантским алатом за производњу глатке површине на прирубници и проврту. За веће захтеве за чистоћом нудимо електрополирање, које уклања танак слој материјала са површине и даје завршну обраду попут огледала. Електрополирање такође повећава отпорност на корозију нерђајућег челика обогаћујући садржај хрома на површини. Наш тим за контролу квалитета мери завршну обраду сваке прирубнице помоћу профилометра како би се уверио да испуњава наведене захтеве.

4. Које карактеристике дизајна обезбеђују заптивање непропусно?

Заптивка која не пропушта цурење је неопходна за било коју компоненту у полупроводничкој линији високе чистоће. Чак и микроскопско цурење може дозволити да влага или кисеоник уђу у систем, контаминирајући процесни гас и смањујући принос. Прирубница са навојем мора бити пројектована тако да обезбеди поуздано заптивање под радним притиском и температуром система. Кључне карактеристике дизајна које обезбеђују заптивање непропусно су дизајн лица прирубнице, заптивка и дизајн навоја. Лице прирубнице је типично подигнуто или равно лице са концентричним жлебом. Заптивка је обично метални или еластомерни прстен који је сабијен између страна прирубнице. Дизајн навоја је обично конусни или паралелни навој који обезбеђује чврсто пријањање између прирубнице и цеви. Табела испод сумира карактеристике дизајна и њихове функције.

У нашој фабрици дизајнирамо наше прирубнице са навојем како бисмо обезбедили непропусну заптивку у најзахтевнијим применама полупроводника. Користимо прецизну машинску обраду како бисмо осигурали да је површина прирубнице равна и паралелна и да су рупе за вијке правилно постављене. Такође нудимо низ опција заптивки које одговарају различитим захтевима процеса. Наш тим за контролу квалитета тестира притисак на сваки склоп прирубнице како би проверио његову непропусност пре него што се пошаље.

5. Како се навојне прирубнице чисте и пакују за употребу у полупроводницима?

Чишћење и паковање навојне прирубнице за употребу у полупроводницима су подједнако важни као и дизајн и производња. Прирубница која је савршено произведена може и даље контаминирати процесну линију ако није правилно очишћена и упакована. Процес чишћења полупроводничких прирубница обично укључује неколико корака: одмашћивање, кисељење, пасивирање и испирање ултра чистом водом. Одмашћивањем се уклањају уља и масти из операција обраде. Кисељење уклања каменац и слојеве оксида. Пасивација побољшава слој хром-оксида на површини, што побољшава отпорност на корозију. Испирање ултра чистом водом уклања све преостале загађиваче. Очишћена прирубница се затим суши и пакује у чистој просторији. Табела у наставку резимира процес чишћења и паковања.

У Вензхоу Лонган Фланге Цо., Лтд., наша фабрика има наменску чисту просторију за завршно чишћење и паковање наших навојних прирубница за полупроводнике. Користимо ултра чисту воду отпорности од 18 МΩ·цм како бисмо осигурали да на површини не остану јонски загађивачи. Такође вршимо бројање честица на финалном производу како бисмо проверили да ли испуњава захтеве за чистоћу наших купаца. Наше паковање је дизајнирано да спречи контаминацију током транспорта и складиштења и може се отворити у чистој просторији без уношења честица.

6. Које су кључне спецификације за прирубнице са навојем за полупроводнике?

Кључне спецификације за полупроводничке навојне прирубнице укључују величину, називни притисак, материјал, завршну обраду површине, тип навоја и ниво чистоће. Табела у наставку даје резиме типичних спецификација за наше навојне прирубнице за полупроводнике.

У нашој фабрици производимо наше прирубнице са навојем како бисмо испунили ове спецификације и још много тога. Можемо да прилагодимо величину, материјал, завршну обраду површине и врсту навоја како би одговарали вашим специфичним захтевима. Наш систем контроле квалитета укључује инспекцију димензија, сертификацију материјала, мерење завршне обраде површине и верификацију чистоће како бисмо осигурали да свака прирубница испуњава наше високе стандарде.

7. Често постављана питања (ФАК)

Питање 1: Која је разлика између навојне прирубнице и заварене прирубнице?

Одговор: Прирубница са навојем је причвршћена на цев тако што се заврта на спољне навоје цеви. Заварена прирубница се причвршћује заваривањем на цев. Навојне прирубнице се лакше инсталирају и уклањају, што их чини идеалним за апликације где је простор ограничен или где ће можда бити потребно модификовати систем цевовода. Заварене прирубнице обезбеђују чвршћу везу која је непропуснија и пожељна су за апликације под високим притиском или високом температуром. У објектима полупроводника, навојне прирубнице се често користе за мање водове, док се заварене прирубнице користе за веће, критичније водове.

Питање 2: Зашто је нерђајући челик 316Л ВАР пожељнији за полупроводничке прирубнице?

Одговор: Нерђајући челик 316Л ВАР (претопљен у вакууму) је пожељнији за полупроводничке прирубнице јер има нижи ниво инклузија и елемената у траговима од стандардног челика 316Л. То га чини чистијим, отпорнијим на корозију и мање склоним испуштању гасова. Испуштање гаса је ослобађање заробљених гасова из материјала, који могу контаминирати процесни ток. ВАР челик се производи топљењем челика у вакууму, чиме се уклањају растворени гасови и испарљиве нечистоће.

Питање 3: Шта је електрополирање и зашто је важно за полупроводничке прирубнице?

Одговор: Електрополирање је електрохемијски процес којим се уклања танак слој материјала са површине металног дела. Користи се за побољшање завршне обраде површине, побољшање отпорности на корозију и уклањање загађивача. За полупроводничке прирубнице, електрополирање је важно јер производи глатку, пасивну површину која се лако чисти и која је отпорна на адхезију честица. Глатка површина такође смањује површину расположиву за испуштање гаса, побољшавајући чистоћу процесног тока.

Питање 4: Како да проверим чистоћу навојне прирубнице?

Одговор: Чистоћа прирубнице са навојем може се проверити помоћу неколико метода, укључујући визуелну инспекцију, анализу броја честица и анализу површине. Визуелни преглед под микроскопом може открити велике честице и површинске дефекте. Анализа броја честица укључује испирање прирубнице ултра чистом водом и бројање честица у води за испирање. Технике анализе површине, као што је рендгенска фотоелектронска спектроскопија (КСПС), могу открити трагове загађивача на површини. У Вензхоу Лонган Фланге Цо., Лтд., користимо комбинацију ових метода да бисмо проверили чистоћу наших прирубница.

Питање 5: Да ли се навојне прирубнице могу користити у гасоводима ултра високе чистоће?

Одговор: Да, навојне прирубнице се могу користити у гасоводима ултра-високе чистоће, под условом да су произведене према одговарајућим спецификацијама. Прирубница мора бити направљена од материјала високе чистоће, као што је нерђајући челик 316Л ВАР, и мора имати глатку, електрополирану површину. Навоји морају бити прецизни, а лице прирубнице мора бити равно и паралелно. Прирубница такође мора бити темељно очишћена и упакована у чистој просторији. Када су ови услови испуњени, навојне прирубнице могу да обезбеде поуздану, непропусну услугу у гасоводима ултра високе чистоће.

8. Закључак

Прирубница са навојем игра кључну улогу у полупроводничким линијама високе чистоће. Обезбеђује поуздану, непропусну везу која одржава чистоћу гасова и хемикалија које теку кроз систем. Његове перформансе зависе од материјала, дизајна, прецизности производње и чистоће финалног производа. У Вензхоу Лонган Фланге Цо., Лтд., наша фабрика има стручност и опрему за производњу навојних прирубница високе чистоће које испуњавају најзахтевније захтеве индустрије полупроводника. Користимо сертификовани нерђајући челик 316Л и 316Л ВАР, прецизну машинску обраду, електрополирање и паковање чистих просторија како бисмо осигурали да је свака прирубница коју производимо спремна за употребу у најкритичнијим применама.

Било да градите нову фабрику полупроводника или одржавате постојећу, позивамо вас да нас контактирате како бисмо разговарали о вашим захтевима за навојну прирубницу. Можемо да обезбедимо узорке, техничке податке и прилагођена решења. Наша посвећеност квалитету и задовољству купаца учинила нас је поузданим партнером за произвођаче полупроводника широм света.

Контактирајте Вензхоу Лонган Фланге Цо., Лтд. данасда разговарамо о вашим захтевима за навојне прирубнице високе чистоће и откријемо како наши производи могу побољшати поузданост и чистоћу ваших полупроводничких линија.
