У постројењу за пречишћавање воде на периферији Шангаја, екипа за одржавање мења део поцинковане челичне цеви. Цев је у употреби више од једне деценије, а поцинкована превлака је заштитила од корозије. Посада треба да повеже нови део са постојећим системом. Имају две опције: заварити везу или користити прирубницу са навојем. Заваривање би захтевало брушење поцинкованог премаза, што би зону завара оставило подложном корозији. Такође би биле потребне вруће радне дозволе и специјализована опрема. Навојна прирубница се, напротив, може уградити једноставним ручним алатима, без оштећења заштитног премаза и без потребе за врућим радом. Због тога системи поцинкованих цеви преферирају навојне прирубнице. Избор се не односи само на удобност; ради се о очувању интегритета заштите од корозије и обезбеђивању дугорочне поузданости целокупног система.

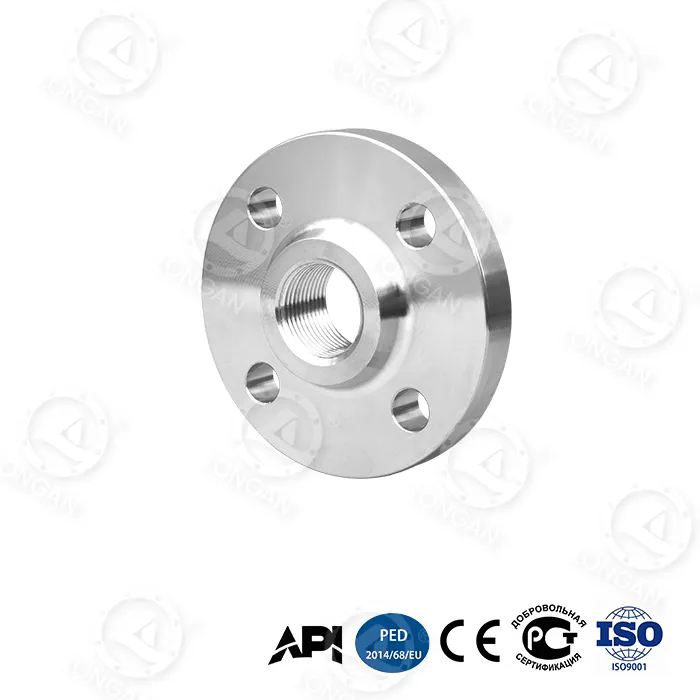

Прирубница са навојем је врста прирубнице која је повезана са цеви помоћу навоја. Доступан је у низу величина и оцена притиска како би одговарао различитим применама. У систему поцинкованих цеви,прирубница са навојемнуди неколико предности у односу на друге типове прирубница, укључујући прирубнице са завареним вратом, прирубнице за клизање и прирубнице за преклоп. Овај чланак ће испитати техничке и практичне разлоге зашто су навојне прирубнице пожељан избор за системе поцинкованих цеви. Покрићемо утицај заваривања на поцинковане премазе, ефикасност уградње навојних спојева, перформансе заптивања навојних прирубница и спецификације материјала који обезбеђују компатибилност. Такође ћемо пружити детаљне спецификације производа из наше фабрике у Вензхоу Лонган Фланге Цо., Лтд.
Прирубница са навојем је врста прирубнице цеви која је причвршћена за цев помоћу навоја. Прирубница има отвор са навојем који одговара спољашњем навоју на крају цеви. За уградњу прирубнице, крај цеви је навојен, а прирубница је причвршћена на цев. Прирубница се затим учвршћује на месту са завареним заваром или помоћним заваром, иако у многим применама ниског притиска није потребно заваривање. Навојна веза обезбеђује механичку заптивку која је способна да издржи умерене притиске и температуре. Навојне прирубнице су доступне у распону величина, од 1/2 инча до 24 инча, иу класама притиска од 150 до 2500. Обично се користе у третману воде, хемијској преради и индустријским системима цевовода где заваривање није практично или пожељно.
Дизајн навојне прирубнице је једноставан, али ефикасан. Предња страна прирубнице је обично подигнута или равна, у зависности од прирубнице која се спаја. Проврт са навојем је машински обрађен на прецизну толеранцију како би се обезбедило правилно уклапање са навојем цеви. Прирубница је обично направљена од кованог челика, ливеног челика или нерђајућег челика, у зависности од примене. У систему поцинкованих цеви, прирубница са навојем је такође поцинкована да одговара цеви и обезбеђује заштиту од корозије. Табела испод сумира кључне компоненте и њихове функције.
| Компонента | Функција |
| Фланге Боди | Обезбеђује структурну везу и површину за спајање |
| Тхреадед Боре | Поклапа се са навојем цеви за стварање механичког заптивача |
| Фланге Фаце | Обезбеђује заптивну површину за заптивку |
| Болт Холес | Дозволите да се прирубница причврсти за прирубницу за спајање |
| Галванизед Цоатинг | Пружа заштиту од корозије за прирубницу и спој |
АтВензхоу Лонган Фланге Цо., Лтд., наша фабрика производи прирубнице са навојем у различитим величинама, оценама притиска и материјалима. Нудимо поцинковане навојне прирубнице које су посебно дизајниране за употребу у системима поцинкованих цеви. Наше прирубнице се производе по међународним стандардима, укључујући АНСИ Б16.5, ДИН и ЈИС, обезбеђујући компатибилност са широким спектром цеви и фитинга.
Поцинкована цев је челична цев која је обложена слојем цинка да би се заштитила од корозије. Премаз цинка делује као жртвована анода, што значи да ће кородирати првенствено у односу на челик, штитећи челик од рђе. Ова заштита је ефикасна све док је цинк премаз нетакнут. Када је цев заварена, топлота процеса заваривања сагорева цинк премаз у зони утицаја топлоте. Ово оставља основни челик изложен и подложан корозији. Поред тога, процес заваривања може произвести токсичне паре из испареног цинка, што може бити опасно за заваривача. Табела испод сумира ефекте заваривања на поцинковане цеви.
| Ефекат | Последица |
| Превлака цинка је изгорела | Изложени челик је подложан корозији |
| Зона погођена топлотом | Смањене механичке особине у подручју завара |
| Токсична испарења | Опасност по здравље заваривача; захтева вентилацију и ЛЗО |
| Потреба за поновним премазивањем | Додатни рад и материјали за обнављање заштите од корозије |
| Врућа радна дозвола | Додатне безбедносне процедуре и време застоја |
Ови ефекти чине заваривање непожељном опцијом за повезивање поцинковане цеви. Алтернатива је употреба механичке везе која не захтева топлоту. Навојна прирубница је једна таква веза. Завртњем прирубнице на крај цеви са навојем, цинк премаз је очуван, а заштита система од корозије остаје нетакнута. У нашој фабрици разумемо важност очувања поцинкованог премаза. Наше навојне прирубнице су дизајниране да обезбеде поуздану механичку везу без угрожавања интегритета цеви.
Инсталација навојне прирубнице је једноставан механички процес који не укључује топлоту. Крај цеви се увлачи помоћу машине за урезивање навоја или ручног навоја. Процес увлачења навоја уклања малу количину материјала са краја цеви, али премаз цинка на остатку цеви остаје нетакнут. Прирубница се затим зашрафи на крај цеви са навојем. Навоји се спајају да би створили механичку заптивку. У неким случајевима, заптивач навоја или трака се наноси на навоје да би се побољшала заптивка. Прирубница је затим причвршћена вијцима на прирубницу за спајање, завршавајући везу. Цео процес се може завршити једноставним ручним алатима, без потребе за топлом радном дозволом или специјализованом опремом за заваривање. Табела испод сумира кораке инсталирања навојне прирубнице.
| Корак | Акција | Опрема |
| 1 | Исеците цев на дужину | Резач цеви или тестера |
| 2 | Провуците крај цеви | Машина за увлачење навоја за цеви или ручни навој |
| 3 | Очистите навоје | Жичана четка или крпа |
| 4 | Нанети заптивач навоја | ПТФЕ трака или дрога за цеви |
| 5 | Причврстите прирубницу на цев | Кључ за цеви |
| 6 | Затегните прирубницу | Кључ за цеви |
| 7 | Причврстите прирубницу на спојну прирубницу | Кључ или ударни кључ |
Процес инсталације је брз, чист и сигуран. Може се изводити у областима где рад на врућини није дозвољен, на пример у експлозивној атмосфери или у затвореним просторима. Такође елиминише потребу за поновним премазивањем зоне завара, што штеди време и материјале. У нашој фабрици пружамо детаљна упутства за инсталацију са нашим навојним прирубницама, а наш технички тим је на располагању да помогне у вези са свим питањима.
Перформансе заптивања навојне прирубнице зависе од квалитета захвата навоја и употребе одговарајућег заптивача навоја. Када се правилно инсталира, навојна веза може да обезбеди заптивање непропусно за умерене притиске и температуре. Оцена притиска навојне прирубнице је одређена њеним дизајном, материјалом и величином. Стандардне навојне прирубнице су доступне у класама притиска од 150 до 2500. Табела испод сумира типичне оцене притиска и температуре за наше прирубнице са навојем.
| Класа притиска | Максимални притисак (бар) | Максимална температура (°Ц) | Типична примена |
| Класа 150 | 20 | 200 | Вода ниског притиска, ХВАЦ |
| Класа 300 | 50 | 200 | Вода средњег притиска, процесни цевоводи |
| Класа 600 | 100 | 200 | Вода под високим притиском, индустријски системи |
| Класа 900 | 150 | 200 | Индустријске апликације високог притиска |
| Класа 1500 | 250 | 200 | Примене са веома високим притиском |
| Класа 2500 | 420 | 200 | Примене екстремног притиска |
Важно је напоменути да је оцена притиска навојне везе генерално нижа од притиска завареног споја исте величине и класе. То је зато што навоји смањују дебљину зида цеви и стварају концентрацију напона. Из тог разлога, навојне прирубнице се обично користе у апликацијама нижег притиска или где је дебљина зида цеви довољна да прими навоје. У систему поцинкованих цеви, оцена притиска навојне прирубнице мора бити усклађена са оценом притиска цеви и система. У нашој фабрици можемо помоћи у избору одговарајуће класе притиска за вашу примену.
Материјал навојне прирубнице мора бити компатибилан са материјалом цеви и флуидом који се транспортује. За системе поцинкованих цеви, прирубница је типично направљена од поцинкованог челика, који одговара цеви и пружа исти ниво заштите од корозије. Прирубница се такође може направити од нерђајућег челика или других материјала ако је потребно. Спецификације за прирубницу са навојем укључују величину, класу притиска, материјал, тип навоја и тип лица прирубнице. Табела у наставку сумира кључне спецификације за наше поцинковане навојне прирубнице.
| Спецификација | Опције |
| Величина | 1/2" до 24" (ДН15 до ДН600) |
| Класа притиска | 150, 300, 600, 900, 1500, 2500 |
| Материјал | Поцинковани угљенични челик, нерђајући челик, нодуларно гвожђе |
| Тхреад Типе | НПТ, БСПТ, БСПП, метрички |
| Фланге Фаце | Подигнуто лице (РФ), равно лице (ФФ), прстенаст (РТЈ) |
| Стандард | АНСИ Б16.5, ДИН, ЈИС, ЕН 1092-1 |
| Цоатинг | Хот-Дип Галванизед, Елецтро-Галванизед |
У Вензхоу Лонган Фланге Цо., Лтд., наша фабрика производи прирубнице са навојем како би испунила ове спецификације и још много тога. Можемо прилагодити прирубницу тако да одговара специфичним захтевима пројекта, укључујући посебне величине, посебне материјале и посебне врсте навоја. Наш процес контроле квалитета укључује инспекцију димензија, мерење навоја и испитивање притиска како бисмо осигурали да свака прирубница испуњава потребне стандарде.
Када бирају прирубницу за систем поцинкованих цеви, инжењери имају неколико опција, укључујући прирубнице за заваривање, прирубнице за навлачење, прирубнице за преклоп и навојне прирубнице. Свака врста има своје предности и мане. Табела испод упоређује кључне карактеристике ових типова прирубница.
| Тип прирубнице | Метод инсталације | Чува поцинковани премаз | Оцена притиска | Цост |
| Навојна прирубница | Зашрафите на навојну цев | Да | Умерено | Ниско-средње |
| Прирубница за заваривање врата | Заварен за цев | Не (оштећен премаз) | Високо | Средње-високо |
| Слип-Он прирубница | Превуците цев и заварите | Не (оштећен премаз) | Умерено | Ниско-средње |
| Прирубница преклопног зглоба | Користи се са завршетком; нема заваривања цеви | Да (ако је крај стуба поцинчан) | Умерено | Средње |
Као што табела показује, навојна прирубница је једини тип који чува поцинковани премаз без потребе за додатним компонентама или процедурама. Прирубница преклопног зглоба такође може сачувати премаз ако се користи поцинковани крај, али захтева више компоненти и скупљи је. Заварени врат и прирубнице за клизање захтевају заваривање, што оштећује премаз и захтева поновно премазивање. Из ових разлога, навојна прирубница је пожељан избор за системе поцинкованих цеви.
Питање 1: Која је максимална оцена притиска за навојну прирубницу у систему поцинкованих цеви?
Одговор: Прирубнице са навојем су доступне у класама притиска до 2500. Међутим, максимални називни притисак за навојни прикључак је генерално нижи од завареног споја исте величине и класе. То је зато што навоји смањују дебљину зида цеви и стварају концентрацију напона. За већину система поцинкованих цеви довољне су прирубнице класе 150 или класе 300. У Вензхоу Лонган Фланге Цо., Лтд., можемо помоћи у избору одговарајуће класе притиска за вашу примену.
Питање 2: Да ли се прирубница са навојем може користити у примени на високим температурама?
Одговор: Навојне прирубнице се могу користити у апликацијама на високим температурама, али температура зависи од материјала прирубнице и заптивке. Стандардне прирубнице од поцинкованог угљеничног челика су погодне за температуре до 200°Ц. За веће температуре могу бити потребне прирубнице од нерђајућег челика или легираног челика. Важно је одабрати прирубницу и заптивку који су оцењени за радну температуру система.
Питање 3: Коју врсту заптивача навоја треба користити са навојном прирубницом?
Одговор: ПТФЕ трака или доп за цеви се обично користи као заптивач навоја за навојне прирубнице. ПТФЕ трака се лако наноси и обезбеђује добро заптивање воде и многих других течности. Пипе допе је паста која се наноси на навоје и обезбеђује робусније заптивање за веће притиске. Избор зависи од примене и течности која се преноси. Увек пратите препоруке произвођача за заптивач.
Питање 4: Како да обезбедим везу без цурења са прирубницом са навојем?
Одговор: Да бисте обезбедили везу без цурења, следите ове кораке: темељно очистите навоје, равномерно нанесите заптивач за навоје, чврсто зашрафите прирубницу на цев, а затим затегните кључем за цеви. Немојте превише затезати, јер то може оштетити навоје или напукнути прирубницу. Користите калибрирани момент кључ ако је доступан. Коначно, причврстите прирубницу на прирубницу за спајање, затегните завртње звездастим шаблоном да бисте обезбедили равномеран притисак на заптивку. Наша фабрика обезбеђује детаљна упутства за инсталацију са нашим навојним прирубницама.
Питање 5: Да ли су поцинковане прирубнице са навојем погодне за системе за пиће?
Одговор: Да, поцинковане прирубнице са навојем су погодне за системе за питку воду, под условом да се цинковање врши према стандарду који је одобрен за контакт са питком водом. Цинк премаз је инертан и не испира штетне материје у воду. У нашој фабрици користимо топло цинковање које испуњава захтеве АСТМ А153 и других релевантних стандарда за примену воде за пиће.
Системи поцинкованих цеви преферирају прирубнице са навојем јер нуде комбинацију ефикасности инсталације, заштите од корозије и интегритета споја којој ниједан други тип прирубнице не може да парира. Навојна веза елиминише потребу за заваривањем, које би оштетило поцинковани премаз и изложило цев корозији. Омогућава брзу, чисту и безбедну инсталацију без врућих радних дозвола или специјализоване опреме. Чува цинк премаз, осигуравајући да заштита од корозије читавог система остане нетакнута. И обезбеђује поуздано, непропусно заптивање за умерене притиске и температуре. У Вензхоу Лонган Фланге Цо., Лтд., наша фабрика производи висококвалитетне навојне прирубнице које су дизајниране посебно за системе поцинкованих цеви. Користимо само најбоље материјале и пратимо ригорозне процедуре контроле квалитета како бисмо осигурали да свака прирубница испуњава највише стандарде перформанси и поузданости.
